ホーム > 製品情報 > 充電器 > ニッケルカドミウム充電器 > 高品質調整ニッケルカドミウム充電器

高品質調整ニッケルカドミウム充電器

    お支払い方法の種類: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Incoterm: FOB,CFR,CIF,EXW
    納期: 40 天数
  • Mr. Jason Liu

Additional Info

包装: 木箱かカートン

生産高: 50-200 units / month

ブランド: Taihang Jiaxin

輸送方法: Ocean,Land,Air

原産地: 中国

供給能力: 50-200 units / month

認証 : ISO9001.CE

HSコード: 8504401990101

ポート: Tianjin-by Sea,Shanghai-by Sea,Zhengzhou-by Air

製品の説明

1、回路設計の特徴

バッテリーの典型的な特性により、Taihang Jiaxin充電器はバッテリーのニーズに合うように設計されています。充電電流は、バッテリが放電状態にあり、その後フロート充電中に自己放電を補償するためにバッテリがそれ自身の電流を引き出すために放置されているときにのみ制御される。この充電方法は定電位電流制限または定電流定電圧充電として知られています。バッテリーと組み合わせたTaihang Jiaxin充電器は、以下の機能を提供します。


入力電圧:標準 - AC 220V±10%、1相またはAC 380±10%、3相

周波数: 50/60 Hz

入力許容誤差:電圧±10%周波数47〜63 Hz

標準出力電圧:調整可能

標準出力電流:調整可能

リップル: 3%未満

温度範囲:公称周囲温度0°C〜50°C

力率: 最大出力電流で約0.7ラグ

機器とコントロール:

入力オン/オフ入力サーキットブレーカまたはスイッチ

ブースト/フロート/オートスイッチ

表示LED

電圧計/電流計

保護:

MCBまたは高速ヒューズ

- サイリスタブリッジのRC抑制

- 過電圧/低電圧

-AC入力サージサプレッサ

- ソフトスタート(短絡保護はデバイスをゆっくり起動)

- 合計電流制限

- 制御回路&電圧計ヒューズ

整流器保護ヒューズ


フロートチャージ
ニッケルカドミウム電池 - セル当たり1.30V
これにより、バッテリーは容量を素早く回復し、水の消費量を減らすことができます。この側面では、それは水のトッピング頻度と貯留を減らすでしょう。

ブーストチャージ
ニッケルカドミウム電池 - セル当たり1.60 V

均等請求
ニッケルカドミウム電池 - セル当たり1.65 V

オプション品
放電テスターと監視アラームを変更することなく充電器制御盤に追加することができます。

2、整流回路
整流器が適切なAC電圧源に接続されている場合、電圧は入力トランスに接続されています。電流はACブレーカーを通ります。トランスは、特定のDC出力電圧に応じて電圧を上げ下げします。トランスは商用ACラインをバッテリ回路から絶縁します。トランスの2次側の1つは全波ブリッジ整流器に接続されています。 RCサージサプレッサが2次側に直接接続されていることに注意してください。これにより、入力ACラインサージからブリッジ整流器を保護します。

ブリッジは電源回路の中心です。このアセンブリは標準的な全波シリコンブリッジであり、したがって各サイクルのどの部分でも導電性にすることができます。これは所望の時間にSCRの端子のゲートにパルスを印加することによって達成される。パルスが印加される前は、SCRは開いており、回路に電流は流れません。ただし、SCRが起動されるとすぐに、順方向電流がほぼゼロになるまで標準的なシリコン整流器として動作します。それ故、充電器出力制御はSCRが点火される時点を変えることによって達成され得る。

点火角はブリッジの出力を決定します。 αが大きいと、SCRは短時間だけ導通し、ブリッジの出力電力は小さくなります。 αが小さいと、SCRはほぼ完全なサイクルで導通し、ブリッジの出力電力は高くなります。

負荷が増加すると、SCRが完全に導通するまで導通角は減少します。充電器の全負荷定格を超えると、点弧角は部分的な導通状態まで増加します。カードの制御モジュールプラグはSCRの発砲の制御を達成する。

ブリッジに続くのは、抵抗とコンデンサからなるスナバ回路です。これにより、DCラインサージが抑制され、ブリッジ出力が保護されます。これはSCRの適切な動作を保証するように機能し、必要に応じて完全な導通を可能にします。

3、 コントロールユニット
充電器の制御には、プラグインプリント回路カードが使用されます。集積回路を利用するこのソリッドステートカードは、SCRの導通角(α)を制御することによって充電器に電圧調整と自動電流制限を提供します。制御回路には以下が含まれます。

抵抗電圧検出ネットワーク
抵抗分割器ネットワークがバッテリ電圧を検出します。プログラムされた抵抗はカードを特定の充電器に一致させ、この抵抗の値は充電器の公称出力電圧に従って選択されます。
電圧検出ネットワークの出力は、エラー信号を生成する集積回路に供給されます。
この誤差信号は発射角を変えるために使用される。

現在の規制
充電器は、電流調整器が点弧角(α)の制御を引き継ぐと、電圧調整から電流調整(電流制限)に変わる。
電流調整器では、基準電圧が電流計シャント両端の電圧と比較されます。電圧が設定値に達すると、電流制限回路が制御を引き継ぎます。
電流制限は、チャージャの公称出力電流の0〜100%に調整することができます。

電圧レギュレーション
充電の出力電圧が低下すると、電圧レギュレータは出力電圧を上昇させます。電圧レギュレータと電流レギュレータは電圧を固定リファレンスと比較します。

交流電力
プリント回路制御モジュールは、独立した2次トランス巻線から電力を得ます。この電圧はSCRによって整流され、制御回路にDC電源を供給します。

スロースタート回路
出力が完全に放電しているバッテリで充電器のスイッチを入れると、または短絡すると、制御回路が充電器を最大出力に安定化しようとすると、大電流パルスが発生する可能性があります。これらの電流パルスはブリッジ整流器内の半導体を破壊する可能性があります。これを防ぐために、制御回路はスロースタート回路を備えています。

このデバイスは、AC電源の主電圧がゼロに低下すると急速に放電するコンデンサで構成されています。 AC電圧が回復すると、コンデンサは比較的ゆっくり充電されます。コンデンサ両端の電圧は点弧角(α)に影響を与えるため、チャージャの出力は最初の1〜2秒間の動作中はゆっくりと増加します。

同期回路
各サイクルの適切な時間に発射パルスをSCRに送るために、位相シフト変調器を入力ACラインに同期させることが必要である。同期回路はこれを達成する。

製品グループ : 充電器 > ニッケルカドミウム充電器

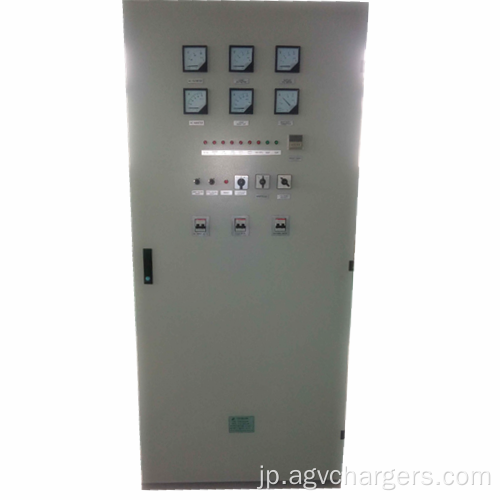

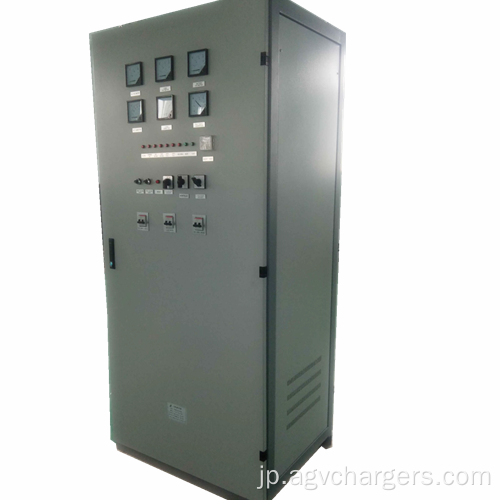

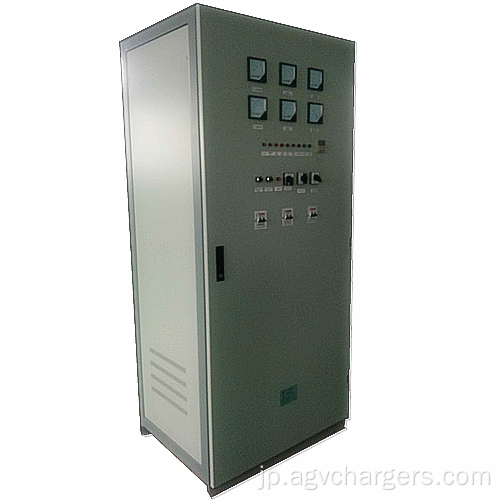

製品の絵
  • 高品質調整ニッケルカドミウム充電器
  • 高品質調整ニッケルカドミウム充電器
  • 高品質調整ニッケルカドミウム充電器
  • 高品質調整ニッケルカドミウム充電器
