各種直流電源変電所充電器・整流器

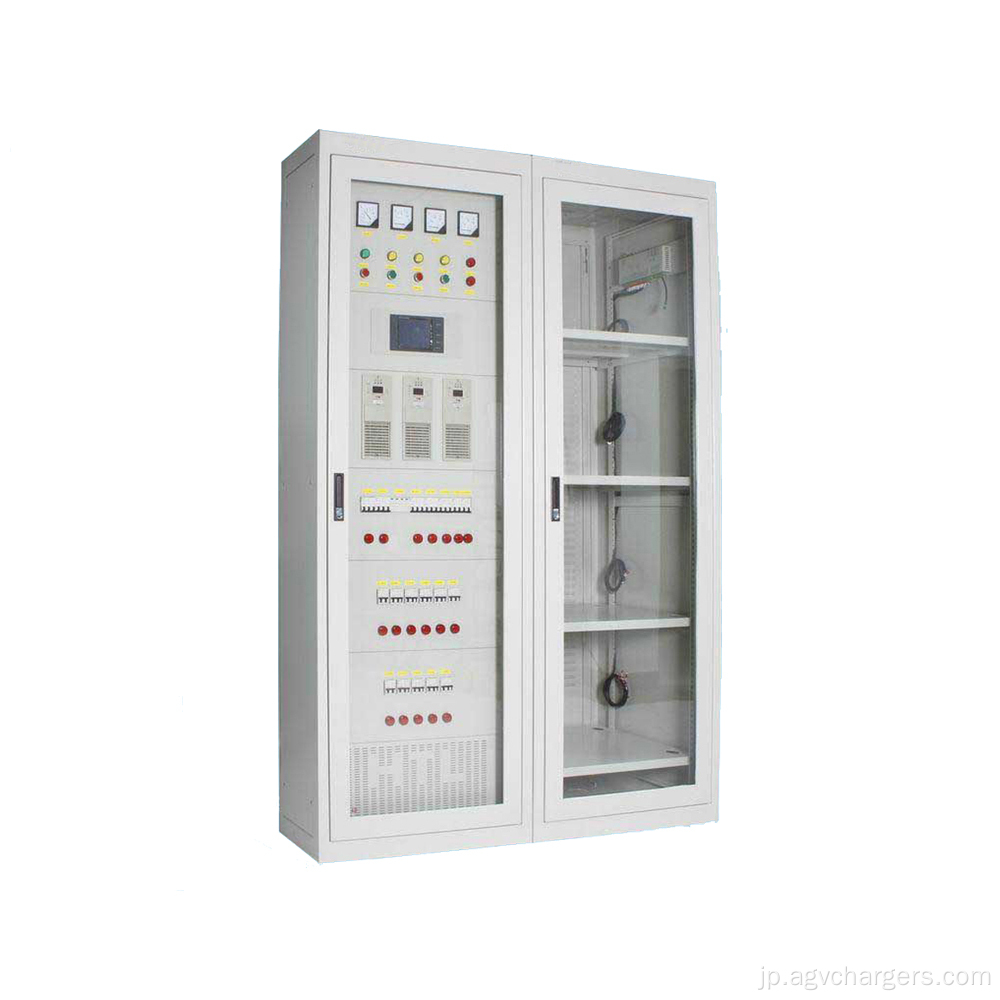

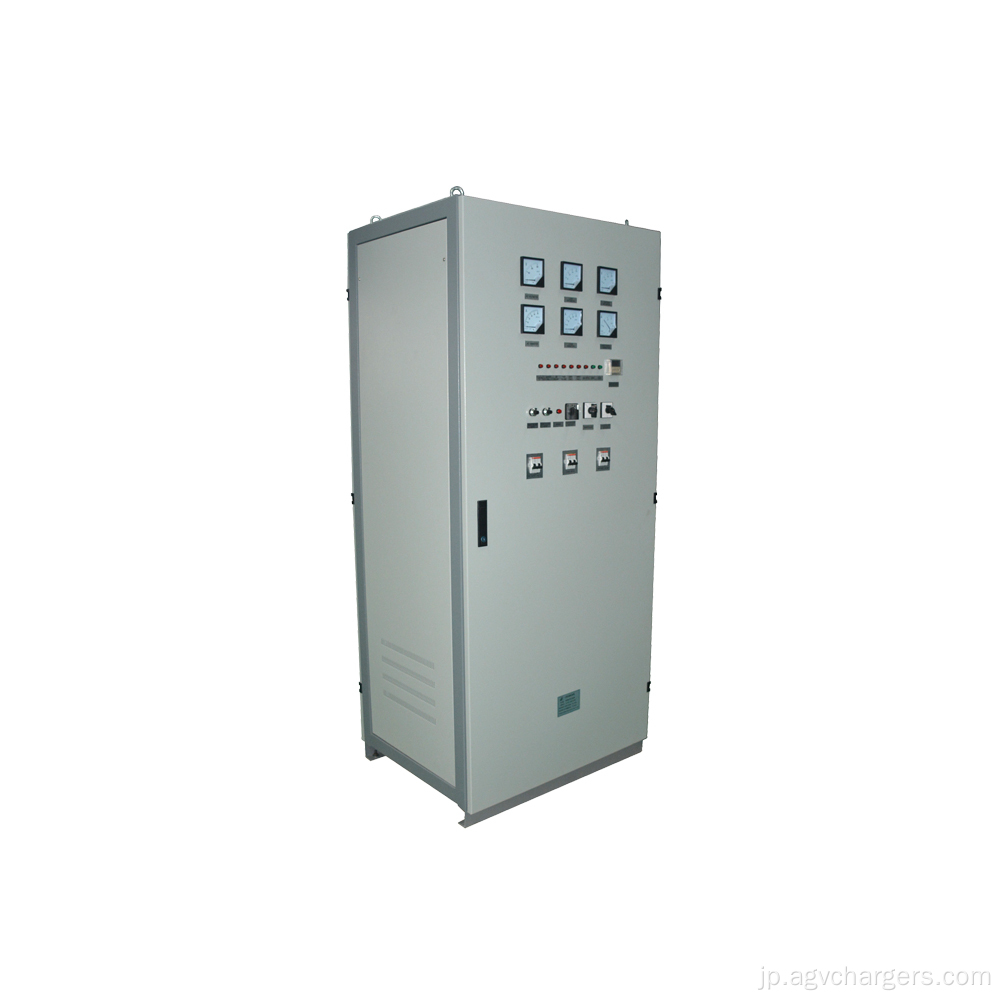

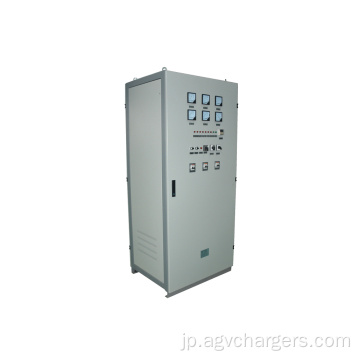

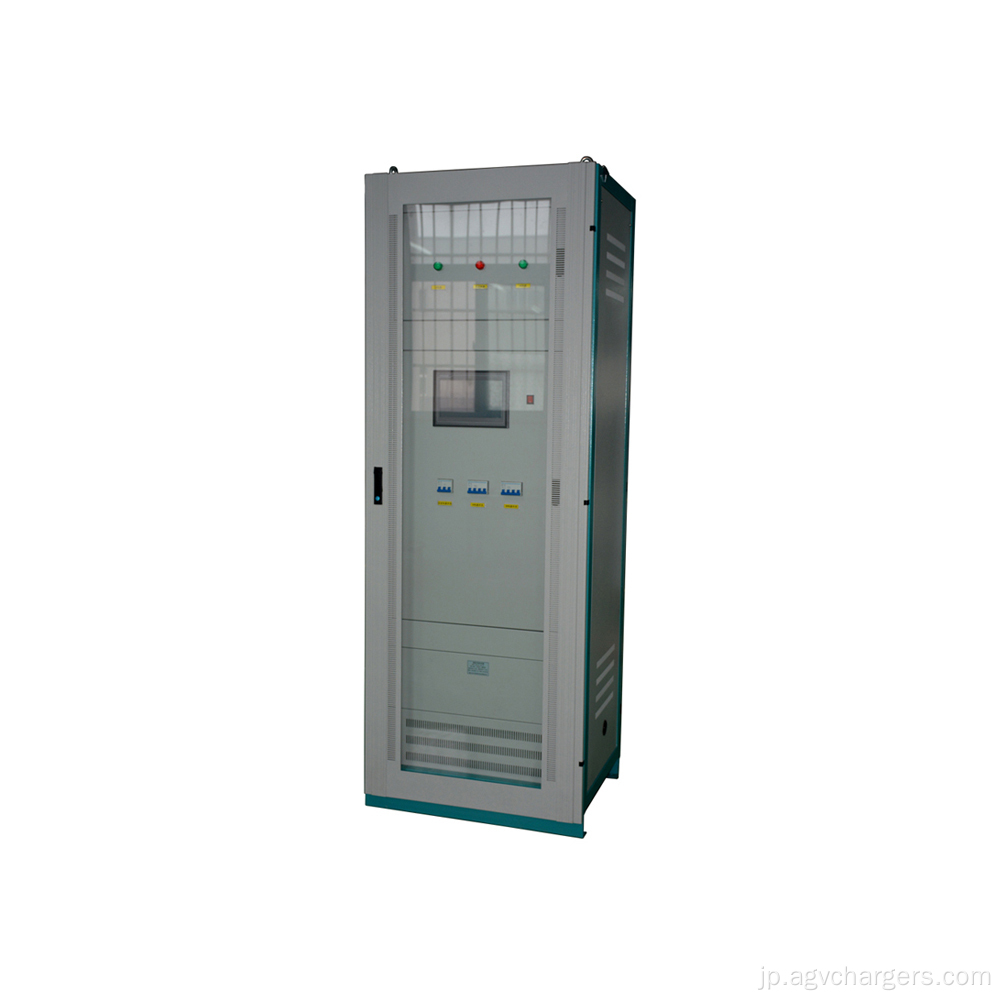

PZDKシリーズ高周波スイッチDC電源システム

全般

高周波スイッチDC電源システムのPZDKシリーズは、制御信号、変電所の電磁操作メカニズムおよび大規模発電所のためのDC電源として使用することができます。それらは、電力システムにおける高い信頼性とインテリジェンスの要件を考慮して特別に設計された新世代の製品です。現在のDC機器の更新品であり、輸入品の代替品です。

これらの製品は、多くの独立した高周波スイッチ電源モジュールからなる、高い信頼性と高いインテリジェンスという利点を持っています。モジュールはホットプラグ可能で、システムのメンテナンスとオーバーホールをより簡単でより便利にします。

モデル説明

蓄電池の容量：

鉛蓄電池：10〜3000Ah。

ニッケルカドミウム蓄電池：10-1000Ah

公称電圧DC電圧：24V、48V、110V、220V。

パネルコンビネーションソリューション

• 充電パネル：1個。フィードコントロール＆バッテリーマウントキャビネット：1個。制御：6回路、閉：6回路、容量65Ahの鉛蓄電池と容量65Ah未満の単電池群。 AC配電と計量を装備することができます。
• 充電パネル：1個。飼料コントロールパネル：1個。バッテリーマウントキャビネット：1〜2個。制御：6回路、閉：6回路、100〜200Ahの容量の鉛蓄電池と100〜200Ah未満の容量の電池の単一グループを備えています。
• 充電パネル：1個。フィードコントロール＆バッテリーマウントキャビネット：2個制御：2×6回路、閉鎖：2×6回路、容量が200〜400Ahの鉛蓄電池と容量が200〜400Ah未満の単電池グループ。
• パネルコンビネーションソリューションと構成は顧客の要求に従って柔軟に設計することができます。

主な特徴

• 多くの独立したモジュール、N + 1のバックアップで構成されています。 自律型電流共有技術を使用することにより、モジュール間の最大アンバランス度は5％未満です。
• 電源モジュールはホットプラグ対応で、メンテナンスやオーバーホールに便利です。
• モジュールは完全に絶縁されており、完全な自己保護システムを提供します。
• 安全性、等級IIIの落雷保護および高い電気絶縁保護がシステムに使用されています。
• インテリジェント管理を使用することにより、充電、均等充電、フローティング充電からモジュールの切り替えまでの全プロセスを自動で完了し、蓄電池まで温度補償を行い、蓄電池の寿命を効果的に延ばします。
• 監視ユニットの操作メニューは、中国語または英語、直感的な表示と簡単な操作です。
• 4つのテレファンクション、テレメーター、テレコントロール、テレシグナリング、テレレギュレーションが無人操作を実現します。
• 任意構成：絶縁材のモニター、単一電池の電圧の巡回、および他の機能。

技術パラメータ

• 入力電圧： AC 380V±20％ 。
• 電圧精度：≤±5％。
• 現在の精度：≤±5％。
• リップル：≤±5％。
• 効率：≧92％。
• ノイズ：≤50dB

注文情報

• キャビネットの種類、仕様、色、サイズを明記してください。
• 特別な要件を設計することができます。
• 蓄電池に関する特別な要件は、製造元を指定してください。
• 遠隔通信または制御が必要な場合は、方法と仕様を指定してください。

220V 60A変電所充電器と整流器の仕様

製品グループ : 直流電力送信機 > スイッチング電源
